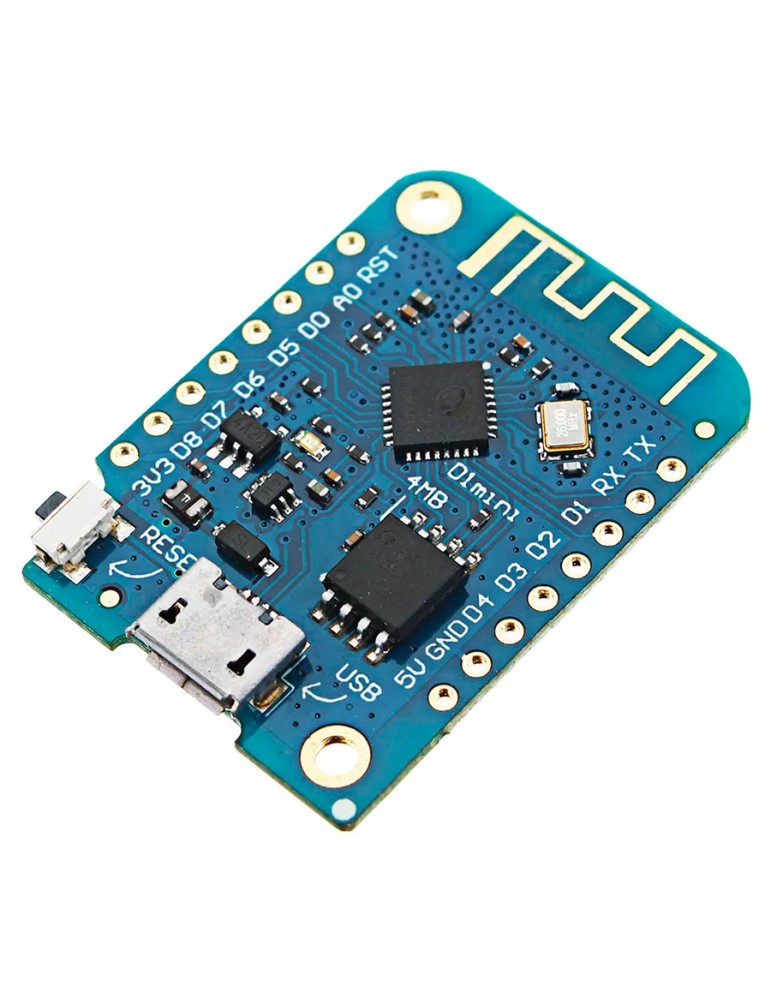

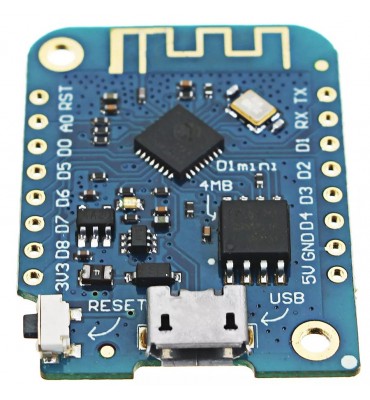

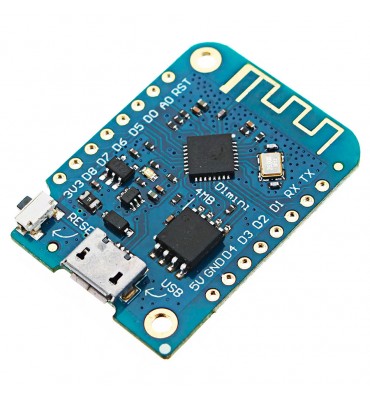

Módulo D1 Mini ESP8266EX CH340C V3

EL NodeMCUMINI V3.0 es una placa de desarrollo que está basada en el popular chip ESP8266EX.

El concepto es muy similar al de Arduino: un microcontrolador conectado a través de un puente USB-Serial que interactúa con un software en la PC.

El ESP8266 en el WEMOS D1 MINI V3.0 es la versión más reciente fácil de implementar como circuito integrado para WiFi.

Se trata de un SoC (System on Chip) que integra en una sola pieza de silicio un procesador de aplicaciones con electrónica necesaria para la comunicación por RF (Wifi).

Esta placa nos permite aprovechar el procesador que está dentro del ESP8266EX y realizar software que corre en el ide de arduino, no solamente usarlo como un puente entre el microcontrolador y la red wifi

La última Versión de Wemos D1 mini V3.0 cuenta con un esp8266 EX  una Cpu con un  cristal de  26 megahertz  una memoria flash externa de 4 MegaBytes  32megabit ,  boton y fusible de reseteo 500miliampers LED de funcionamiento y huecos de monturas para fijar al proyecto

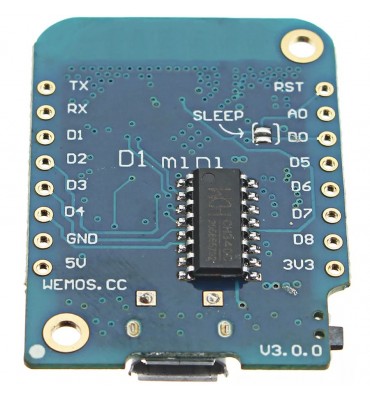

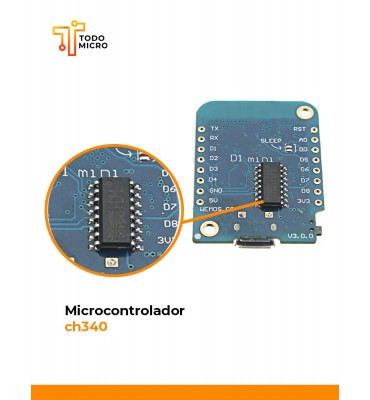

Conserva el botón de reseteo, antena externa y pin outs idénticos a las versiones anteriores. En la parte trasera de la placa, el CH340G ha sido remplazado por el Ch340C.

Diferencias entre el modelo anterior 2.2  y el más reciente modelo 3.0

• Se remplazó el cristal de 12MHz por uno de 26Mhz
• Se remplazó el Esp8266X  por un ESP8266EX
• Se añadió Fusible de reseteo 500ma
• Se remplazó el Ch340G por el CH340C
• Se añadió un jumper Spleep link
• Se añadieron orificios para montura de la placa

PIN

• Pin -------- Function ------------------- ESP-8266 Pin
• TX -------- TXD ---------------------------- TXD
• RX -------- RXD ---------------------------- RXD
• A0 -------- Analog input, max 3.3V input --- A0
• D0 -------- IO ----------------------------- GPIO16
• D1 -------- IO, SCL ------------------------- GPIO5
• D2 -------- IO, SDA ------------------------ GPIO4
• D3 -------- IO, 10k Pull-up ------------------ GPIO0
• D4 -------- IO, 10k Pull-up, BUILTIN_LED ------ GPIO2
• D5 -------- IO, SCK ------------------------- GPIO14
• D6 -------- IO, MISO ------------------------ GPIO12
• D7 -------- IO, MOSI  ------------------------ GPIO13
• D8 -------- IO, 10k Pull-down, SS ------------- GPIO15
• G   -------- Ground  ------------------------ GND
• 5V -------- 5V ------------------------------ (-)
• 3V3 ------ 3.3V ----------------------------- 3.3V
• RST ------ Reset ---------------------------- RST

Características

• Utiliza el conversor USB a UART CH340C
• Open-source
• Procesador principal ESP-8266EX
• Memoria Flash  4Mbytes
• 11 pines Input / Output digital, todos los pines tienen interrupción / pwm / I2C / admite un cable (excepto D0)
• 1 entrada analógica (entrada máxima 3.2V)
• Clock Speed  80MHz/160MHz
• LDO onboard

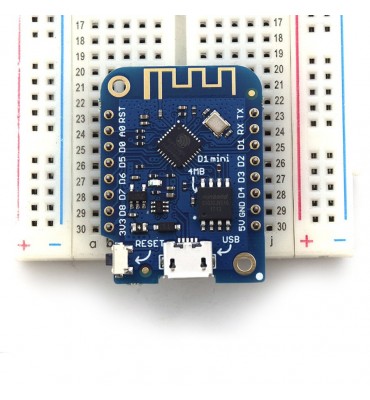

• Hilera de pines de 2x 8 pines de 2.56 mm compatible con protoboard
• Botón de reset
• Fusil de reset  500mah
• Conector micro USB
• Antena PCB
• Dimensiones de la placa:  35 x 25 x 5 mm

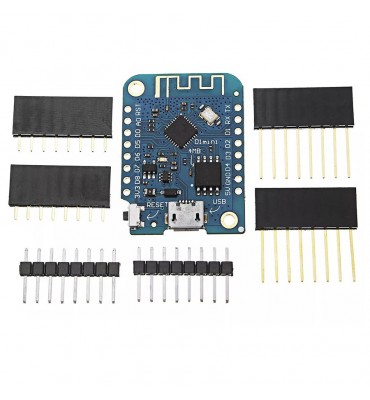

La compra incluye

• Modulo D1 Mini ESP8266EX CH340C V3
• Juego de pines
