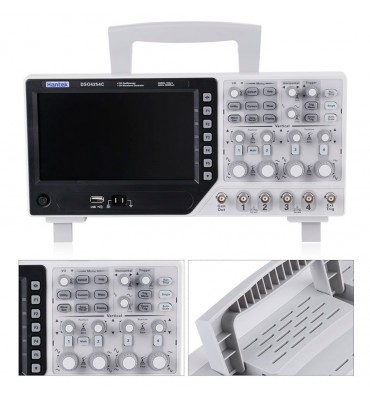

Osciloscopio Hantek DSO4104B 100MHz 1GS/s 4 canales generador de función de rango automático

Potencia fuerte función de disparo de alta gama

osciloscopios disponen de una amplia variedad de funciones de disparo, disparo función de enriquecido varios modelos. Advanced digital sistema Trigger con alta sensibilidad de disparo y hasta 14 funciones de disparo: flanco Trigger, duración Trigger, impulso amplio Trigger, patrón Trigger, colas Trigger y repetición Trigger ect. flexible observación y análisis de diferentes tipos de señal, lo que reduce los costes de prueba fuerte.

Usuario amigable interfaz

de 7 pulgadas TFT en color de pantalla LCD de, una resolución de hasta (800 * 480), pantalla clara y realista forma de onda, ofrece gran pantalla y manejo sencillo, interfaz. 16 archivos ajustable y pantalla pantalla adaptación de barra de progreso. 100 MHz/200 MHz/250 MHz ancho de banda, 1 gsa/S tiempo real tasa de muestreo.

Automática de medición digital

memoria osciloscopios han 32 tipos de medición automática, frecuencia, Temporada, media, punta a punta media base cuadrada, máximo, mínimo, tiempo de levantamiento, tiempo de residuos, frecuencia de positivo, negativo Ancho de banda, fase positiva diferencia etc. satisfacción persecución, automática, Medición de cursor, cuatro funciones matemáticas, incluyendo estándar ffts. ofrece software para PC de tiempo real de análisis.

USB integrada, u Disk Storage/sistema upgrade

de 4 canales osciloscopio, integrada/device para la fácil comunicación con PC host USB, host USB integrada, soporte para Sistema de actualización de memoria de disco de U, interfaz USB, tarjetas SD, apoyo para rica SCPI mando a distancia de comandos.

Diseño de alta calidad

diseño ultra delgado, ligero y fácil de llevar. interfaces de todos los botones y tienen una partición, claro y conciso, clara, claro y fácil de entender. tienen el osciloscopio calor ventilación en la parte trasera, para garantizar una rápida disipación del calor en periodos de uso, vida más larga, configuración de hardware completa, interfaz USB y cable de alimentación conector. mango es para fácil de llevar, fácil de mover. es el asistente del ingeniero.

Características

• Ancho de banda de 80-250 MHz, rango mínimo 500μV/div, 1GS/s Tasa de muestra.
• Más de 32 tipos de función de medición automática
• Sistema de disparador digital avanzado, alta sensibilidad al gatillo.
• Más de 14 tipos de funciones de disparador: borde, horas extra, pulso, patrón, intervalo, etc.
• Disparo y decodificación de bus en serie, la información del protocolo de Bus se puede mostrar de forma rápida e intuitiva en forma de tabla.
• Host/dispositivo USB integrado, conveniente para comunicarte con PC. Admite Almacenamiento en U/ACTUALIZACIÓN DE systerm.
• Admite una variedad de comandos de control remoto SCPI
• Apoyo opcional RS232 puerto LAN puerto (Opcional)
• Calidad estable y fiable, resistente y duradero

Especificaicones

• Modelo:  DSO4104B.
• Ancho de banda:  100MHz

Horizontal

• Tasa de muestra de rango: 1GS/s
• Forma de onda de interpolación: (Sin x)/x
• Longitud de registro: Muestras de 64 K por canal único; Muestras de 32 K por canal dual (4 K, 32 K opcional)
• Segundo/DIV: 2ns/div ~ 100 s/div 1 2 5 secuencia
• Tasa de muestra y Tiempo de retardo de precisión: ± 50ppm
• Delta tiempo exactitud de medición  (Ancho de banda completo)
• Modo Normal de un solo disparo ± (1 intervalo de muestra + 100ppm × lectura + 0.6ns)
• > 16 promedios ± (1 intervalo de muestra + 100ppm × lectura + 0.4ns)
• Intervalo de muestra = s/div | 200

Vertical

• Convertidor AD:  Resolución de 8 bits, Cada canal Muestra simultáneamente
• Voltios/DIV de: 500μV/div a 10 V/div a entrada BNC
• Posición de:  500μV/div ~ 20mV/div ¡± 400mV  -/- 50mV/div ~ 200mV/div ¡± 2 V -/- 500mV/div ~ 2 V/div ¡± 40 V -/- 5 V/div ~ 10 V/div ¡± 50 V
• Límite de ancho de banda analógico seleccionable: 20 MHz
• Respuesta de baja frecuencia (-3db): ≤10Hz de BNC
• Tiempo de subida en BNC, típica: <3.5ns
• Ganancia DC precisión:
• ± 3% para modo de adquisición Normal o promedio, 10 V/div a 10 mV/div
• ± 4% para modo de adquisición Normal o promedio, 5mV/div a 500μV/div
• Nota: El ancho de banda se reduce a 6 MHz al usar una sonda de 1 x.

Adquisicion

• La adquisición de modos: Normal, detección máxima, promedio y HR
• Tasa de adquisición típico: Hasta 2000 formas de onda por segundo por canal (modo de adquisición Normal, sin medición)
• Una secuencia única:
• Modo de adquisición: La adquisición de detener el tiempo.
• Normal pico detectar: Sobre una sola adquisición en todos los canales simultáneamente
• Media : Después de la adquisición N en todos los canales simultáneamente, N se puede configurar a 4, 8, 16, 32 64 o 128

Gatillo

• Modo: Auto Normal
• Nivel: CH1 ~ CH4 ± 4 divisiones del centro de la pantalla EXT 0 ~ 3,3 V
• Holdoff de 20ns ~ 10 s
• El nivel de precisión CH1 ~ CH4 0.2div × Voltios/div dentro de ± 4 divisiones del centro de la pantalla
• EXT ± (6% de configuración + 40mV)

Borde de gatillo

• Pendiente: Aumento, caída, aumento y caída
• Fuente: CH1 ~ CH4/EXT

Ancho de pulso

• Polaridad: Positivo y negativo
• Condición (cuando): <> & Ne; =
• Fuente: CH1 ~ CH4
• Ancho de 8ns ~ 10 s
• Resolución 8ns

Video gatillo

• Señal estándar: NTSC.
• Fuente: CH1 ~ CH4

Pendiente de gatillo

• Pendiente Aumento cayendo
• Condición (cuando) <> & Ne; =
• Fuente CH1 ~ CH4
• El rango de tiempo 8ns ~ 10 s
• Resolución 8ns

Horas extras gatillo

• Fuente CH1 ~ CH4
• Polaridad Positivo y negativo
• El rango de tiempo 8ns ~ 10 s
• Resolución 8ns

Ventana de gatillo

• Fuente CH1 ~ CH4

Patrón de gatillo

• Patrón 0: nivel inferior; 1: nivel alto;
• Nivel CH1 ~ CH4

Intervalo de gatillo

• Pendiente Positivo y negativo
• Condición (cuando) <> & Ne; =
• Fuente CH1 ~ CH4
• El rango de tiempo 8ns ~ 10 s
• Resolución 8ns

UART gatillo

• Condición (cuando) Inicio, parada, datos, Error de paridad, Error COM
• Fuente (RX/TX) CH1 ~ CH4
• Formato de los datos: Hexagonal
• Condición (cuando) <> & Ne; =
• Longitud de datos 1 byte
• Longitud de datos5 bits, 6 bits, 7 bits, 8 bits
• Paridad Ninguno, extraño, incluso
• Idle nivel Alta baja
• Tasa de Baud (seleccionable): 110/300/600/1200/2400/4800/9600/14400/19200/38400/ 57600/115200/230400/380400/460400 bits/s
• Tasa de baudios (Personalizado) 300bit/s ~ 334000bit/s

LIN gatillo

• Condición (cuando)  Campo de intervalo, campo de sincronización, campo de identificación, Error de identificación de sincronización, identificador, Id y datos
• Fuente CH1 ~ CH4
• Formato de los datos Hexagonal
• Tasa de Baud (seleccionable): 110/300/600/1200/2400/4800/9600/14400/19200/38400/ 57600/115200/230400/380400/460400 bits/s
• Tasa de baudios (Personalizado): 300bit/s ~ 334000bit/s

Puede desencadenar

• Condición (cuando)
• Bit de inicio, marco remoto, Id de marco de datos, Id de marco, Id de dateframe A, marco de Error, todos los errores, Error de Ack, carga de sobrecarga
• Fuente CH1 ~ CH4
• Formato de los datos: Hexagonal
• Tasa de Baud (seleccionable) 10000 y 20000 de 33300 de 500000 de 62500 de 83300 de 100000 de 125000 de 250000 de 500000 800000 y 1000000
• Tasa de baudios (Personalizado) 5 kbit/s ~ 1 Mbit/s

SPI gatillo

• Fuente (CS/CLK/datos) CH1 ~ CH4
• Formato de los datos Hexagonal
• Longitud de datos 4 de 8 y 16 24 32

La CII gatillo

• Fuente (SDA/SCL) CH1 ~ CH4
• Formato de los datos Hexagonal
• Índice de datos 0 ~ 7
• Cuando (Estado) Inicio, parada, sin respuesta, dirección, datos, reinicio

Entradas

• Acoplamiento de entrada CC, CA o GND
• Impedancia de entrada, acoplamiento de CC 20pF±3 pF 1MΩ±2%
• Atenuación de sonda de 1X... 10X
• Apoyo de atenuación de sonda de factores 1X... 10X... 100X... 1000X
• Categoría de sobretensión 300 V CAT II
• Tensión de entrada máxima 300 VRMS(10X)

Las mediciones

Los cursores

• Diferencia de voltaje entre cursores: △V
• Diferencia de tiempo entre cursores: △T
• Mutuo de △T en Hertz (1/& Delta; T)
• Mediciones automáticas
• Frecuencia, período, promedio, Pk, RMS, periodrmos, Min, máx. fallTime, + ancho,-ancho, + servicio,-servicio, Vbase, Vtop, Vmid, vampiro sobregiro... Preshoot... PeriodAvg... FOVShoot... RPREShoot... BWidth... FRR... FFF... FRF... FFR... LRR... LRF y LFR y LFF

Especificaciones generales

Pantalla

• Tipo de pantalla 7 pulgadas 64 K color TFT (Cristal líquido diagonal)
• Resolución de pantalla 800 horizontal por 480 píxeles verticales
• Pantalla de contraste Ajustable

Sonda compensador de salida

• Tensión de salida típico Aproximadamente 2 VPP en carga de 1 MΩ
• Frecuencia típico 1 kHz

Fuente de alimentación

• Tensión de alimentación 100-120VACRMS (± 10%) 45Hz a 440Hz CATⅡ 120-240VACRMS (± 10%) 45Hz a 66Hz CATⅡ
• Consumo de energía <30 W
• Fusible T 3.15A 250 V, 5mm x 20mm

Medio ambiente

• Temperatura de funcionamiento 0 ~ 50 °C (32 ~ 122 °F)
• Temperatura de almacenamiento -40 ~ + 71 °C (-40 ~ 159,8 °F)
• La humedad ≤ + 104℉ (≤ + 40 °C): ≤90% de humedad relativa -/- 106℉ ~ 122℉ (+ 41 °C ~ 50 °C): ≤60% de humedad relativa
• Método de enfriamiento: Convección

Altitud

• Funcionamiento y neutrales: 3.000 m (10.000 pies)
• Vibración aleatoria 0,31gRMSDe 50Hz a 500Hz, 10 minutos en cada eje
• Neutrales 2,46gRMSDe 5Hz a 500Hz 10 minutos en cada eje
• Choque mecánico De funcionamiento 50g, 11 ms, medio sinusoidal

Mecánica

• Dimensión 318x110x150mm (L x W x H)
• Peso 2900g

La compra incluye

• Osciloscopio  DSO4104b
• 4 sondas osciloscópicas
• cable de alimentación
• cable USB
