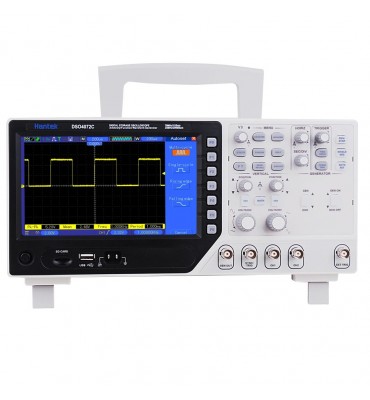

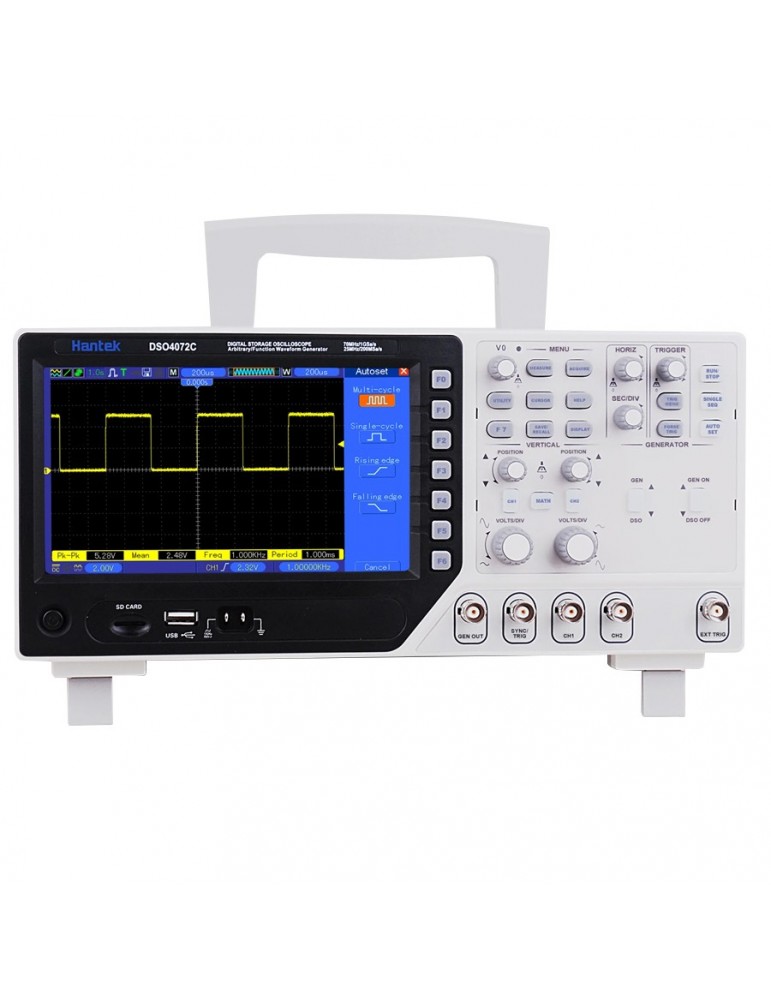

Hantek DSO4072C Osciloscopio 2 Canales 70Mhz + Generador de forma de onda

El DSO4072C cuenta con una pantalla TFT de 7 pulgadas de alta resolución y una frecuencia de muestreo en tiempo real de hasta 1GSa/s, lo que proporciona una representación precisa y detallada de las señales de entrada.

Diseño intuitivo de la interfaz de usuario del osciloscopio hace que sea fácil de usar y navegar, lo que permite una operación eficiente y precisa. En general.

Cuenta con una amplia variedad de opciones de disparo + generador de forma de onda arbitraria/de función + señal de sincronización + disparador externo, lo que lo hace ideal para el análisis de señales digitales y la solución de problemas en sistemas de comunicaciones.


DSO4072C es un osciloscopio digital avanzado que ofrece una amplia gama de funciones y características diseñadas para ayudar a los ingenieros electrónicos y técnicos en el análisis y diagnóstico de sistemas electrónicos complejos

Caracteristicas

• Osciloscopio digital de 2 canales + Generador de forma de onda de función/arbitrario +  Señal de sincronización + Disparador externo

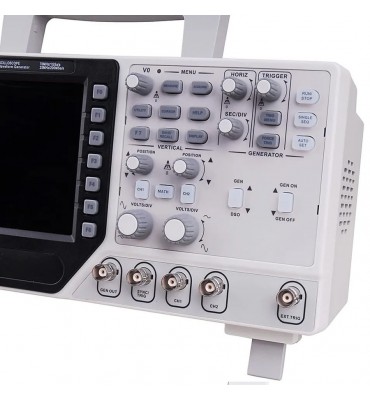

• Las teclas para el osiloscopio y el generador de formas de onda están separadas para que sea conveniente operarlas simultáneamente

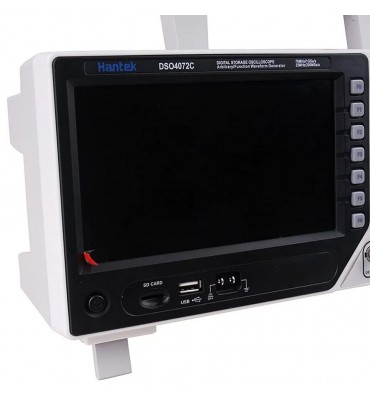

• Pantalla grande y clara ( pantalla LCD de 7 pulgadas y 64 000 colores, resolución 800x480), forma de onda más clara y realista
• Osciloscopio: frecuencia de muestreo de 1GSa/s, ancho de banda de 200/100/70 MHz, más de 20 tipos de funciones de medición automática
• Potente función de disparo:  Edge, Video, Pulse, Slope, Over time, Alternative
• Generador de forma de onda arbitraria/de función:  25 MHz, resolución de 12 bits, DDS de 200 MHz,  onda arbitraria/onda cuadrada/onda sinusoidal/onda triangular/onda trapezoidal/onda de pulso/DC es un transductor fácil de simular.
• Admite tarjeta SD, función VGA (opcional)
• Host USB integrado, admite almacenamiento en disco USB, interfaz USB/actualización del sistema de tarjeta SD.

Especificaciones Generales

• Tasa de muestreo: 1 GSa/s
• Tasa de muestreo equivalente: 25 GSa/s
• Entradas de acoplamiento: CA, CC, GND
• Impedancia: 1 MΩ 2 %, 20PF3PF
• Silenciamiento: 1 x 10 x
• Factor de absorción de ruido admitido: 1X, 10X, 100X, 1000X
• Tasa de muestreo: 1GS/s
• Interpolación de forma de onda: (sen x)/x
• Longitud de registro: 40K
• Rango SEC/DIV: 2ns/div a 40s/div
• Tasa de muestreo y precisión del tiempo de retardo: 50 ppm (en un intervalo de tiempo de ≥ 1 ms)
• Ancho de banda: 70 MHz
• Tiempo de subida en BNC (típico): 5 ns
• Matemáticas: +, -, *, /, FFT
• FFTWindows: Hanning, Flatop, Rectamgular, Bartlett, Blackman; 1024 punto de sonda.
• Límite de ancho de banda: 20 MHz.
• Respuesta de baja frecuencia (-3dB): ≤10 Hz en BNC

Especificaciones técnicas

• Osciloscopio

  • Modelo: DSO4072C
  • Frecuencia de muestreo: Rango de frecuencia de muestreo: 1GSa/s  - Frecuencia de muestreo equivalente: 25GSa/s

• Modos de adquisición

  • Normal: Solo datos normales
  • Detección de picos: Captura de alta frecuencia y randon glith
  • Promedio: Wavefom Average, seleccionable 4,8,16,32,64,128

• Entradas

  • Acoplamiento de entradas:  CA, CC, TIERRA
  • Impedancia de entrada: 1MΩ±2% ‖20pF±3pF
  • Atenuación de sonda: 1X, 10X
  • Factor de atenuación de sonda compatible: 1X, 10X, 100X, 1000X
  • Voltaje máximo de entrada:  CAT I y CAT II: 300VRMS (10×)   CAT III: 150VRMS(1×);
  • Categoría de instalación II: reducción de 20 dB/década por encima de 100 kHz a 13 V CA pico a 3 MHz* y superior. Para formas de onda no sinusoidales, el valor máximo debe ser inferior a 450 V. La excursión por encima de 300 V debe tener una duración inferior a 100 ms. El nivel de señal RMS, incluidos todos los componentes de CC extraídos a través del acoplamiento de CA, debe limitarse a 300 V. Si se superan estos valores, se pueden producir daños en el osciloscopio.

• Horizontal

  • Rango de frecuencia de muestreo: 1GS/segundo
  • Interpolación de forma de onda: (sen x)/x
  • Longitud de registro: 40K
  • Rango SEC/DIV: 2ns/div a 40s/div
  • Frecuencia de muestreo y Precisión del tiempo de retardo: ±50ppm（en cualquier intervalo de tiempo de ≥1ms)
  • Rango de posición:  20ns/div a 80us/div; (-8div xs/div) a 40ms; 200us/div a 40s/div; (-8div xs/div) a 400s
  • Precisión de medición de tiempo delta (ancho de banda completo):  Disparo único, modo normal: ± (1 intervalo de muestra +100 ppm × lectura + 0,6 ns); >16 promedios:± (1 intervalo de muestra + 100 ppm × lectura + 0,4 ns); Intervalo de muestra = s/div ÷ 200

• Vertical

  • Resolución vertical: Resolución de 8 bits, todos los canales muestreados simultáneamente
  • Rango de posición: 2mV/div a 10V/div
  • Banda ancha: 70 MHz
  • Tiempo de subida en BNC (típico): 5ns
  • Rango de compensación: 2mV/div a 20mV/div, ±400mV; 50mV/div a 200mV/div, ±1V 500 mV/div a 2 V/div, ±40 V; 5 V/div a 10 V/div, ±50 V
  • Matemáticas: +, -, *, /, FFT
  • FFT: Ventanas: Hanning, Flatop, Rectangular, Bartlett, Blackman; 1024 punto de muestra
  • Límite de ancho de banda: 20 MHz
  • Respuesta de baja frecuencia (-3db): ≤10 Hz en BNC
  • Precisión de ganancia de CC:  ±3% para el modo de adquisición Normal o Promedio, 10V/div a 10mV/div; ±4% para el modo de adquisición Normal o Promedio, 5mV/div a 2mV/div
  • Precisión de medición de CC, modo de adquisición promedio: Cuando el desplazamiento vertical es cero y N ≥ 16:± (3 % × lectura + 0,1 div + 1 mV), solo se selecciona 10 mV/div o más;  Cuando el desplazamiento vertical no es cero y N ≥ 16: ± [3 % × (lectura + posición vertical) + 1 % de la posición vertical + 0,2 div]; Agregue 2 mV para configuraciones de 2 mV/div a 200 mV/div; agregue 50mV para configuraciones de 200mV/div a 10V/div
  • Repetibilidad de medición de voltios, modo de adquisición promedio: Delta voltios entre dos promedios de ≥16 formas de onda adquiridas bajo la misma configuración y condiciones ambientales

• Sistema de disparo

  • Tipos de disparadores: Borde, Video, Pulso, Pendiente, A lo largo del tiempo, Alternativa
  • Fuente de disparo: CH1, CH2, EXT, EXT/5, línea de CA
  • Modos de disparo: Automático, Normal, Único
  • Tipo de acoplamiento: CC, CA, Rechazo de ruido, Rechazo HF, Rechazo LF
  • Sensibilidad de disparo (tipo de disparo por flanco):
    • CC (CH1, CH2):1div de CC a 10MHz; 1,5 div de 10 MHz a 100 MHz; 2div de 100MHz a Full;
    • CC (EXT):200mV de CC a 100MHz; 350mV de 100MHz a 200MHz;
    • CC (EXT/5):1 V de CC a 100 MHz; 1,75 V de 100 MHz a 200 MHz;
    • CA: atenúa las señales por debajo de 10 Hz;
    • Rechazo HF: atenúa las señales por encima de 80 kHz;
    • Rechazo LF: igual que los límites acoplados a CC para frecuencias superiores a 150 kHz; atenúa las señales por debajo de 150kHzTipos de disparadores: Borde, Video, Pulso, Pendiente, A lo largo del tiempo, Alternativa
  • Rango de nivel de activación:CH1/CH2: ±8 divisiones desde el centro de la pantalla; EXTERIOR: ±1,2 V; EXT/5:±6V
  • Precisión del nivel de disparo (típica) La precisión es para señales que tienen tiempos de subida y bajada ≥20 ns

    • CH1/CH2: 0,2 div × voltios/div dentro de ±4 divisiones desde el centro de la pantalla;
    • EXT: ± (6 % del ajuste + 40 mV);
    • EXT/5: ± (6 % del ajuste + 200 mV);
  • Establezca el nivel en 50 % (típico): Opera con señales de entrada ≥50Hz

• Activador de vídeo

  • Tipo de activador de vídeo
    • CH1, CH2: Amplitud pico a pico de 2 divisiones;
    • EXT: 400mV;
    • EXT/5: 2V
  • Formatos de señal y tasas de campo, tipo de disparador de video:Admite sistemas de transmisión NTSC, PAL y SECAM para cualquier campo o cualquier línea
  • Rango de retención: 100ns ~ 10s

• Disparador de ancho de pulso

  • Modo de disparo por ancho de pulso: Activar cuando (< , >, = o ≠); Pulso positivo o pulso negativo
  • Punto de activación de ancho de pulso:
    • Igual: el osciloscopio dispara cuando el borde posterior del pulso cruza el nivel de disparo.
    • Distinto: si el pulso es más angosto que el ancho especificado, el punto de activación es el borde posterior. De lo contrario, el osciloscopio se dispara cuando un pulso dura más tiempo que el especificado como Ancho de pulso.

    • Menos que: El punto de activación es el borde posterior.
    • Mayor que (también llamado disparador de tiempo extra): el osciloscopio dispara cuando un pulso continúa más tiempo que el tiempo especificado como Ancho de pulso

  • Rango de ancho de pulso: 20ns ~ 10s

• Disparador de pendiente

  • Modo de activación de pendiente:Activar cuando (< , > , = o ≠ ); Pendiente positiva o Pendiente negativa
  • Punto de activación de pendiente:
    • Igual: el osciloscopio se dispara cuando la pendiente de la forma de onda es igual a la pendiente establecida.
    • No es igual: el osciloscopio se dispara cuando la pendiente de la forma de onda no es igual a la pendiente establecida.
    • Menor que: el osciloscopio se dispara cuando la pendiente de la forma de onda es menor que la pendiente establecida.
    • Mayor que: el osciloscopio se dispara cuando la pendiente de la forma de onda es mayor que la pendiente establecida.
  • Intervalo de tiempo: 20ns ~ 10s

• Desencadenador de horas extras

  • Modo a lo largo del tiempo:Borde ascendente o borde descendente
  • Intervalo de tiempo: 20ns ~ 10

• Disparador alternativo

  • Activar en CH1: Disparador interno: borde, ancho de pulso, video, pendiente
  • Activar en CH2: Disparador interno: borde, ancho de pulso, video, pendiente

• Contador de frecuencia de disparo

  • Resolución de lectura: 6 dígitos
  • Precisión (típica): ±30ppm (incluidos todos los errores de referencia de frecuencia y ±1 error de conteo)
  • Rango de frecuencia: AC acoplado, desde un mínimo de 4 Hz hasta el ancho de banda nominal
  • Fuente de señal
    • Modos Pulse Width o Edge Trigger: todas las fuentes de disparo disponibles
    • El contador de frecuencia mide la fuente de disparo en todo momento, incluso cuando la adquisición del osciloscopio se detiene debido a cambios en el estado de ejecución o cuando se completa la adquisición de un evento de disparo único.
    • Modo de disparo por ancho de pulso: el osciloscopio cuenta pulsos de magnitud significativa dentro de la ventana de medición de 1 s que califican como eventos disparables, como pulsos estrechos en un tren de pulsos PWM si se establece en el modo < y el ancho se establece en un tiempo relativamente pequeño.
    • Modo Edge Trigger: El osciloscopio cuenta todos los flancos de suficiente magnitud y polaridad correcta.
    • Modo de disparo de video: el contador de frecuencia no funciona.

• Medición

  • Medición de cursores
    • Diferencia de voltaje entre cursores: △V
    • Diferencia horaria entre cursores: △T
    • Recíproco de △T en Hertz (1/ΔT)
  • Medición automática
    • Frecuencia, Período, Media, Pk-Pk, Cycli RMS, Mínimo, Máximo, Tiempo de subida, Tiempo de caída
    • + Ancho de pulso, - Ancho de pulso, Delay1-2Rise, Delay1-2Fall, +Duty, -Duty, Vbase, Vtop, Vmid,
    • Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, FOVShoot, RPREShoot, BWIDTH,
    • FRF, FFR, LRR, LRF, LFR, LFF

• Modo de fuente de señal

  • Impedancia de forma de onda:CC-25MHz
  • Frecuencia de muestreo:200MHzDDS
  • Forma de onda de salida:Onda arbitraria/onda cuadrada/onda sinusoidal/onda triangular/onda trapezoidal/onda de pulso/DC
  • Resolución de frecuencia:0,1%
  • Profundidad de forma de onda: 2KSa
  • Resolución vertical: 12 bits
  • Estabilidad de frecuencia: ＜30 ppm
  • Rango de forma de onda: -3,5 V~+3,5 V
  • Impedancia de salida: 50Ω
  • Corriente de salida: 50mA Ipico=50mA
  • Sistema BW:25M
  • Distorsión armónica:-50 dBc (1 KHz), -40 dBc (10 KHz)

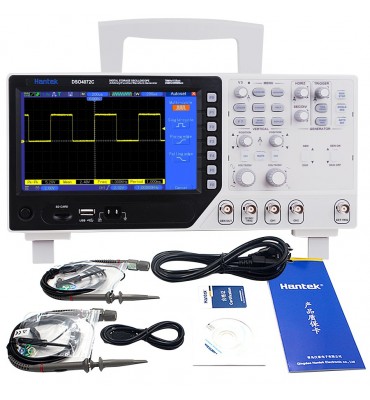

La compra incluye

• 1 osciloscopio de almacenamiento digital
• 2 sondas (PP-90)
• 1 cable de alimentación del osciloscopio
• 1 CD de datos Hantek
• 1 cable USB
• 1 certificado del fabricante
