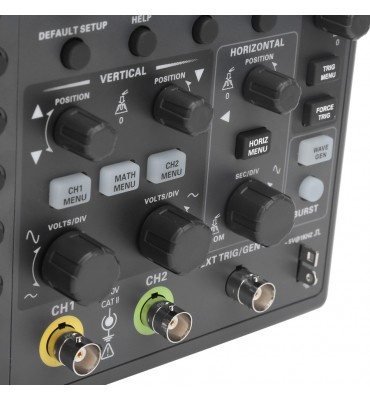

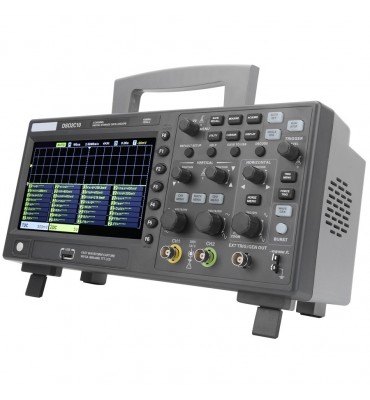

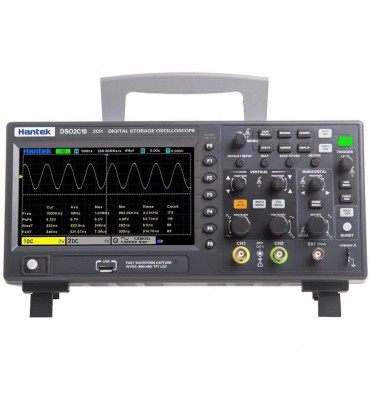

Hantek DSO2C10 Osciloscopio 2 Canales 100MHZ

Los Osciloscopio Hantek son ampliamente utilizados en laboratorios domésticos y reconocidos, el DSO2C10 es un osciloscopio digital de alta calidad que cuenta con características avanzadas para la captura, el análisis y el procesamiento de señales complejas.

Características

• 2 canales con controles independientes
• Ancho de banda de canal analógico de 100 MHZ
• Tasa de muestreo de hasta 1GSa/s
• Profundidad de memoria de 8M
• Rango vertical 2mV / div - 10V / div
• Resolución vertical: 8bits
• Disparador: Borde, Pulso, Pendiente, Tiempo extra, Patrón, Intervalo, Bajo amperaje, UART, LIN, CAN, SPI, IIC
• Descodificación de BUS y análisis de protocolo; RS232 / UART, I2C, SPI, CAN, LIN.
• Puede guardar múltiples formatos de datos, como configuraciones, formas de onda, formas de onda de referencia, CSV, imágenes.
• Cuenta con un medidor de voltaje digital de 3 dígitos y un indicador de frecuencia de hardware de 6 dígitos.
• 32 tipos de mediciones automáticas con estadísticas en tiempo real de máximo, mínimo, desviación estándar, etc.
• 2 Voltímetros digitales
• Admite pruebas de umbral y mediciones dentro de la pantalla
• Amplio juego de comandos de control de mando a distancia SCPI.
• Dispositivos / Host USB

Especificaciones

• Osciloscopio

  • Modelo: DSO2C10
  • Banda ancha: 100 MHz
  • Frecuencia de muestreo: 1GSa/s (un solo canal) 500MSa/s (dos canales)

• Adquisición

  • Normal: datos de muestra
  • Valor pico a pico: Mostrar alta frecuencia, y fluctuaciones  al azar
  • Promedio: forma de onda promedio, veces: 4, 8, 16, 32, 64, 128
  • Alta resolución: hasta 12 bits

• Entrada

  • Acoplamiento de entrada: CC, CA, GND
  • Impedancia de entrada: 1MΩ±2% ‖20pF±3pF
  • Factor de atenuación de la sonda: 1X, 10X, 100X, 1000X
  • Voltaje nominal: 300V CAT II
  • Voltaje máximo de entrada: 300VRMS (10X)

• Horizontal

  • Interpolación de forma de onda: (sen x)/x
  • Longitud máxima de registro:
    • Canal único máximo 8M
    • Dos canales máximo 4M
  • Rango de escala horizontal: 2ns/div~100s/div 1, 2, 5 paso a paso
  • Modelo basado en el tiempo: Y, X-Y, Roll
  • Compensación cero: ±0,5/ tiempo minimo de engranaje base
  • Precisión de frecuencia de muestreo y tiempo de retardo: ± 25 ppm
  • Precisión de medición de tiempo delta (ancho de banda completo) Frecuencia de muestreo y precisión de tiempo de retardo:
    • disparo único, modo normal ±（1 intervalo de muestra+100ppm×lectura+0,6 ns）
    • ＞16 veces promedios ±（1 intervalo de muestra+100ppm×lectura+0.4ns）
    • Intervalo de muestra=seg/div÷200
  • Frecuencia de muestreo y precisión del tiempo de retardo: ± 50 ppm (en cualquier intervalo superior a 1 ms)

• Vertical

• Ancho de banda: 100MHz
• Tiempo de subida en posición BNC (típico): 3,5 ns
• Resolución vertical: resolución de 8 bits, cada canal muestra simultáneamente
• Sensibilidad vertical: 2mV/div a 10V/div
• Rango de compensación:
  • ≥ 200mV/div, ±1V;
  • ＜200mV/div ±50V
• Operación matemática: +, -, ×, ÷, FFT
• Ventana FFT: Rectángulo, Hanning, Hamming, Blackman, Bartlett, Flattop
• Límite de ancho de banda: 20 MHz
• Respuesta de graves: -3db）
• Precisión de ganancia vertical:
  • En el modo de adquisición "normal" o "promedio", la precisión de 10 V/div a 10 mV/div es de ±3 %;
  • En el modo de adquisición "normal" o "promedio", la precisión de 5 mV/div a 2 mV/div es de ±4 %.

(Nota: Ancho de banda reducido a 6 MHz cuando se usa una sonda 1X)

• Trigger
  • Tipo de disparador: Borde, ancho de pulso, video, pendiente, tiempo extra, ventana, patrón, intervalo, bajo amperaje, UART, LIN, CAN, SPI, IIC
  • Rango de nivel de disparo: ±5 divisiones desde el centro de la pantalla
  • Modo de disparo: Automático, Normal, Unico
  • Nivel: CH1~CH2: ±4 divisiones desde el centro de la pantalla
  • Rango de retención: 8ns~10s
  • Precisión del nivel de disparo: CH1~CH2: 0,2 div×voltios/div dentro de ±4 divisiones desde el centro de la pantalla
  • Disparador de borde:
    • Pendiente: flanco ascendente, flanco descendente, flanco ascendente o descendente
    • Signal source: CH1, CH2
  • Disparador de ancho de pulso:
    • Polaridad: polaridad positiva, polaridad negativa
    • Condición (cuando): <, >, !=, =
    • Fuente de señal: CH1~CH2,
    • Rango de ancho de pulso: 8ns ~ 10s
    • Precisión: 8nS
  • Activador de vídeo:
    • Estándar de señal: NTSC, PAL
    • Fuente de señal: CH1~CH2
    • Sincronización:  línea de escaneo, número de línea, campo impar, campo par, todo el campo
  • Disparador de pendiente:
    • Pendiente ascendente: descendente
    • Condición (Cuando) :<, >, !=, =
    • Fuente de señal: CH1 ~ CH2
    • Rango de tiempo 8ns ~ 10s
    • Precisión: 8ns

  • Activador de horas extras:

    • Fuente de señal: CH1~CH2,
    • Polaridad: polaridad positiva, polaridad negativa
    • Rango de tiempo: 8ns ~ 10s
    • Precisión: 8ns
    • Disparador de ventana: Fuente de señal: CH1~CH2

  • Activador de patrón:

    • Patrón 0: nivel bajo; 1: nivel alto; X: ignorar
    • Nivel (fuente de señal): CH1~CH2
  • Disparador de intervalo:
    • Pendiente: ascendente, descendente
    • Condición (cuando): <, >, !=, =
    • Fuente de señal: CH1~CH2
    • Rango de tiempo: 8ns ~ 10s
    • Precisión: 8ns

  • Bajo disparador de amplificador:

    • Polaridad: polaridad positiva, polaridad negativa
    • Condition(When) : <, >, !=, =
    • Fuente de señal: CH1~CH2
    • Rango de tiempo: 8ns ~ 10s
    • Precisión: 8ns
  • Disparador UART:
    • Condición (cuándo): inicio, parada, datos, ERROR de paridad, ERROR COM
    • Señal: fuente (RX/TX) CH1~CH2
    • Formato de datos Hex: (hexadecimal)
    • Longitud de datos: 1 byte
    • Ancho de bits de datos: 5 bits, 6 bits, 7 bits, 8 bits
    • Comprobación impar: ninguno, impar, par(masculino)
    • Nivel de inactividad: alto, bajo
    • Tasa de baud: 110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 bit/s
    • Tasa de baud (definida por el usuario): 300bit/s~334000bit/s
  • Disparador LIN:
    • Condición (cuándo): campo de intervalo, campo de sincronización, campo de ID, error de sincronización, identificador, ID y datos
    • Fuente de señal: CH1~CH2
    • Formato de datos Hex: (hexadecimal)
    • Tasa de baud (opcional): 110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 bit/s
    • Tasa de baud (definida por el usuario): 300bit/s~334000bit/s
  • Puede desencadenar:
    • Condición (cuándo) bit de inicio, ID de trama remota, ID de trama de datos, ID de trama, datos de trama de datos, trama de error, todos los errores, error ACK, sobrecarga de trama
    • Fuente de señal: CH1~CH2
    • Formato de datos: Hex (hexadecimal)
    • Tasa de baudios (opcional): 10000, 20000, 33300, 500000, 62500, 83300, 100000, 125000, 250000, 500000, 800000, 1000000
    • Tasa de baud (definida por el usuario): 5kbit/s~1Mbit/s
  • Disparador SPI:
    • Fuente de señal: CH1~CH2
    • Formato de datos Hex: (hexadecimal)
    • Ancho de bits de datos: 4, 8, 16, 24, 32
  • Disparador IIC:
    • Fuente de señal (SDA/SCL): CH1~CH2
    • Formato de datos Hex: (hexadecimal)
    • Índice de datos: 0 ~ 7
    • Cuándo (condición): Bit de inicio, bit de parada, No Ack, dirección, reinicio, dirección y datos

• Medición

  • Cursor:

    • Diferencia de voltaje entre cursores △V
    • Diferencia horaria entre cursores △T
    • Recíproco de △T, en Hertz (1/△T)

  • Medición automática:frecuencia, período, media, pico a pico, RMS, mínimo, mixmum, tiempo de subida, tiempo de caída, + ancho, - ancho, base, superior, medio, amplitud, sobreimpulso, preimpulso, diferencia de fase de flanco ascendente, fase de flanco descendente diferencia, + deber, - deber, periodo medio, PRMS, FOVshoot, ROVshoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF

  • DVM:
    • Data source: CH1, CH2
    • Tipo de medida:
      • DC RMS
      • AC RMS
      • DC

    • Medidor de frecuencia: hardware medidor de frecuencia de 6 bits

• Especificaciones generales
  • Pantalla:
    • Tipo de visualización: Cristal líquido TFT de 7'' en diagonal
    • Resolución de pantalla: 800 (horizontal)*480 (vertical) píxeles
    • Color de la pantalla: 16 millones de colores (color verdadero de 24 bits)
    • Tiempo de persistencia: mínimo, 1 s, 5 s, 10 s, 30 s, infinito
    • Tipo de pantalla: punto, vector
    • Brillo de la pantalla: ajustable
    • Tipo de rejilla: ajustable
    • Brillo de la rejilla: ajustable
  • Interfaz: Host USB de interfaz estándar, dispositivo USB
  • Salida del compensador de sonda
  • Voltaje de salida, típico: alrededor de 2Vpp de entrada ≥1MΩ de carga
  • Frecuencia, típica: 1kHz
  • Consumo de energía: <30W
  • Fusible: T, 3.15A, 250V, 5x20mm
  • Temperatura de funcionamiento: 0~50 °C (32~122 °F)
  • Temperatura de almacenamiento: -40~+71 °C (-40~159,8 °F)
  • Humedad:
    • ≤+104℉(≤+40°C): ≤90% de humedad relativa
    • 106°F~122°F (+41°C ~50°C): ≤60% de humedad relativa
  • Altitud: En funcionamiento y no operativo: 3 000 m (10 000 pies)
  • Choque mecánico:
    • Vibración aleatoria: 0,31 g RMS de 50 Hz a 500 Hz, 10 minutos en cada eje
    • No operativo: 2,46 g RMS de 5 Hz a 500 Hz, 10 minutos en cada eje
    • En funcionamiento: 50 g, 11 ms, onda semisinusoidal
  • Tamaño: 318 x 110 x 150 mm (largo x ancho x alto)
  • Peso: 1900g

La compra incluye

• Osciloscopio DSO2C10
• Cable alimentacion Interlock conector AU (argentina)
• 1 x Pinza oscilscopio PP-150
• 1 x Pinza cocodrilo BNC
• Cable USB A a USB B
• Manual de usuario + CD
