Kit Osciloscopio 2D82 AUTO Hantek de diagnóstico automotriz 4 en 1

EL KIt Hantek2D82AUTOIII, como su nombre indica, es la tercera versión de kit de este modelo y viene con un kit más completo de accesorios en comparación con sus versiones anteriores detallado en imagenes y al final de la descripcion del articulo.

Este osciloscopio de dos canales y 80 MHz es una herramienta imprescindible para cualquier mecánico, técnico automotriz o entusiasta que busque medir y analizar señales eléctricas en vehículos.

Con una velocidad de muestreo en tiempo real de hasta 250 MSa/s, el Hantek2D82AUTO es capaz de capturar y analizar señales eléctricas complejas con una precisión inigualable. Además, su función de autoajuste de escala permite al usuario ajustar automáticamente la escala de la señal para obtener una visualización más clara y precisa.

También viene equipado con una amplia gama de funciones avanzadas, como la decodificación de protocolos de bus CAN/LIN/FlexRay, lo que permite una fácil identificación de problemas en los sistemas de comunicación del vehículo.

El osciloscopio Hantek2D82AUTO también cuenta con una pantalla a color LCD TFT de 2.8 pulgadas y una interfaz de usuario intuitiva, lo que facilita la configuración y el análisis de señales. Además, su diseño compacto y portátil lo hace ideal para llevar a cualquier lugar donde se necesite una herramienta de diagnóstico de vehículos el soporte de suspensión fue diseñado para admitir el ajuste de múltiples ángulos.

Cuenta con una interfaz USB-C la para transferir datos entre el osciloscopio y otros dispositivos compatibles con USB-C, como computadoras, laptops, tablets, teléfonos móviles y otros dispositivos electrónicos permitiendo la descarga de datos asi como guardar formas de onda, configuraciones y capturas de pantalla, el puerto USB-C también se puede utilizar para cargar la batería del osciloscopio con 2 horas de carga te permite trabajar un día completo.

Funciones 4 en 1

Osciloscopio portátil de diagnóstico automotriz Hantek 2D82 AUTO

Con más de 80 tipos de pruebas de automóvil, y escanea el código QR en la parte posterior del dispositivo puedes abrir archivos de ayuda de video para mostrarte cómo probar vehículos.

• Primeros proyectos de prueba: grado de vacío del colector de admisión e ignición, válvula de ajuste de color negro lámpara grado de vacío e ignición, encendido de escape (ralentí), encendido de escape (arranque).
• Arranque y carga: Circuito de carga, corriente y voltaje. Actuador: Gasolina / Diesel. Detección de autobús: Observación de datos de bus CAN, integridad de señal de bus CAN, adquisición a largo plazo CAN bus LH, bus LIN.
• Sensores: medidor de flujo de aire, árbol de levas, cigüeñales, distribuidor, sensor lambda, posición del acelerador. .
• Encendido: Primario/Secundario.

Función de osciloscopio

Osciloscopio de 2 canales, ancho de banda de 80 MHz, tasa de muestreo de 250 MV-10 V/DIV alta sensibilidad de entrada y gran rango de entrada. Función de medición automática automática. Medición del cursor, forma de onda de referencia, función de almacenamiento de forma de onda. Brillo de retroiluminación ajustable, duración de la luz negra y tiempo de apagado automático. Pantalla LCD con reflejos de color, legibles incluso en luz solar brillante. Alimentado por dos ICR1 universales. 8650 Solo batería de litio, puede funcionar continuamente durante un día completo y soportar menos de 8 semanas

Función del multímetro

Alta sensibilidad y precisión, mostrando una capacidad clara, fuerte y antisobrecarga, fácil de transportar

Con multímetro digital multifuncional estándar que se puede utilizar para medir voltaje CA/CC, corriente, resistencia, diodo, capacitancia, prueba de continuidad.

Función de simulador de señal

Un instrumento multiusos que ayuda a completar tus tareas más rápidamente, mejora el trabajo

eficiencia y satisface todas tus necesidades de prueba actuales y futuras.

Generador de forma de onda arbitraria/función de 1 canal, tasa de muestreo de 250MSA/s, revolución vertical de 12 bits. Onda sinusoidal de salida, onda cuadrada, onda triangular, onda trapezoidal y onda arbitraria. Sino: 1HZ-25MHzCuadrado: 1Hz-10MHzTriángulo: 1Hz-1MHzTrapezoide: 1Hz-5MHz4 tipos de onda arbitraria; Resolución de frecuencia: 1 Hz. Impedancia de salida: 50 Ω.

Especificaciones Generales

• Ancho de banda:80 MHz
• Canal: 2CH+DMM+1CH AWG
• Rango de tasa de muestreo:250 MSA/s (un solo canal), 125 MSA/s (doble canal)
• Interpolación de forma de onda: (Sin X)/X
• Longitud de registro: Muestras 3K por doble canal
• Rango SEC/DIV: 5ns/div~500s/div 1, 2, 5 secuencia
• Convertidor A/D: Resolución de 8 bits, cada canal muestreado simultáneamente
• Rango VOLTS/DIV: 10 mV/div~10 V/divat entrada BNC
• Límite de ancho de banda, típico: 20 MHz
• Respuesta de baja frecuencia (-3db): ≤10Hz en BNC
• Tiempo de elevación en BNC, típico: ≤5NS
• Precisión de ganancia de CC:  ±3% para modo de adquisición normal o promedio, 10V/div a 10mV/div
• Frecuencia de forma de onda: Sinoidal: 1 Hz ~ 25 MHz. Cuadrado: 1Hz ~ 10MHz; Rampa: 1Hz ~ 1MHz; EXP: 1Hz~5MHz
• Muestreo: 250 MSA/S
• Resolución vertical: 12 bits
• Resolución de frecuencia: 0.001

Especificaicones tecnicas

• Diagnóstico del vehículo

  • Función de diagnóstico del vehículo:
    • Encendido:
      • Encendido primario (voltaje)
      • Encendido primario (actual)
      • Encendido primario (voltaje y corriente)
      • Encendido primario (sensor del Crankshaft)
      • Encendido primario y encendido secundario
    • Secundario:
      • Tipo de distribuidor de encendido secundario (cable de bujía)
      • Tipo de distribuidor de encendido secundario (King Lead)
      • DIS secundario (disparo positivo)
      • DIS secundario o CPC (disparo negativo)
      • Diagnóstico de salida de bobina secundaria
      • Encendido secundario y encendido primario
  • Sensores:
    • Medidor de flujo de aire:
      • Medidor de flujo de aire (alambre caliente)
      • Medidor de flujo de aire (Paleta de aire)
      • Sensor de flujo de aire (BOSCH Diesel)
      • Sensor de presión de admisión de aire (BOSCH Diesel)
    • Arbol de levas (Camshaft):
      • Árbol de levas (inductivo)
      • Árbol de levas (AC excitado)
      • Árbol de levas (efecto Hall)
      • Árbol de levas (BOSCH Common Rail diésel)
    • Cigüeñal (Crankshaft):
      • Funcionamiento inductivo del cigüeñal
      • Arranque inductivo del cigüeñal
      • Efecto Hall del cigüeñal
      • Sensor de cigüeñal y encendido primario
    • Distribuidor:
      • Recogida del distribuidor (efecto Hall
      • Distribuidor inductivo Pick-up Arranque
      • Recogida inductiva del distribuidor en marcha
    • Sondas lambda:
      • Sonda Lambda Titania
      • Sonda lambda de circonio
      • Sensor Lambda Zirconia Pre y Post cat
    • La posición del acelerador:
      • Potenciómetro de posición del acelerador
      • Interruptor de posición del acelerador
      • Interruptor del pedal del acelerador (Bosch Diesel)
      • Sensor de velocidad digital ABS
      • Sensor de velocidad analógico ABS
      • Temperatura del refrigerante (5V)
      • Temperatura del refrigerante (GM/Vauxhall Simtec
      • Sensor de colisión
      • MAPA Analógico
      • mapa digital
      • Sensor de velocidad de carretera de efecto Hall
      • Pedal del acelerador (Bosch Diesel)
  • Diagnóstico de Bus:
    • CAN Bus:
      • Vista de datos de bus CAN
      • Integridad de la señal del bus CAN
      • CAN Bus LH Captura larga
    • LIN Bus:
      • LIN Bus
  • Motor:
    • Gasolina:
      • Inyector de punto único (voltaje)
      • Inyector de punto único (actual)
      • Inyector multipunto (voltaje)
      • Inyector multipunto (actual)
      • Voltaje y corriente del inyector
      • Corriente del inyector y encendido primario

• Diesel:
  • Common Rail diésel (actual)
  • Inyector Bosch CDi 3 (Actual)
  • Inyector Bosch Diesel (ralentí)
  • Inyector Bosch Diesel (Acelerando)
• -
  • Bujías incandescentes diésel
  • Bomba de combustible electrónica
  • Válvula solenoide de cartucho de carbón
  • Electroválvula de recirculación ERG
  • Motor paso a paso Ejemplo 1
  • Motor paso a paso Ejemplo 2
  • Válvula de control de velocidad de ralentí (rotativa)
  • Válvula de control de velocidad de ralentí (electromagmética)
  • Servomotor del acelerador (ralentí)
  • Servomotor del acelerador (aceleración)
  • Válvula de control de cantidad Bosch CDi3
  • Válvula reguladora de presión Bosch CDi3
  • Ventilador de enfriamiento de velocidad variable encendido
  • Ventilador de enfriamiento de velocidad variable apagado
  • Sincronización variable de válvulas del árbol de levas
• Inicio y carga:
  • Circuitos de carga:
    • Circuitos de carga Corriente/Voltaje
    • Circuitos de carga Corriente/Voltaje Arranque 24V
    • Circuitos de carga Alternador Diagnóstico de ondulación/diodo de CA
  • -

    • Compresión Relativa Gasolina
    • Compresión Relativa Diésel

    • Caída de voltaje inicia

• Modo de osciloscopio
  • Banda ancha: 80 MHz
  • Canal: 2 canales + DMM + AWG
  • Horizontal:
    • Rango de frecuencia de muestreo:250MSa/s (canal único), 125MSa/s (canal doble)
    • Interpolación de forma de onda:(sen x)/x
    • Longitud de registro:3K muestras por doble canal
    • Rango SEC/DIV:5ns/div~500s/div 1, 2, 5 secuencia
  • Vertical:
    • Convertidor A/D: Resolución de 8 bits, cada canal muestreado simultáneamente
    • Rango de VOLTIOS/DIV: Entrada de 10mV/div~10V/div BNC
    • Límite de ancho de banda, típico: 20 MHz
    • Respuesta de baja frecuencia (-3db): ≤10 Hz en BNC
    • Tiempo de subida en BNC, típico:≤5ns
    • Precisión de ganancia de CC:±3% para el modo de adquisición Normal o Promedio, 10V/div a 10mV/div
    • Nota: Ancho de banda reducido a 6 MHz cuando se usa una sonda 1X.
  • Adquisición:
    • Modos de adquisición: Normal
  • Desencadenar (trigger):
    • Tipo: Borde
    • Modo:Automático, normal, único
    • Nivel: ±4 divisiones desde el centro de la pantalla
    • Precisión del nivel de disparo: 0.2div × voltios/div dentro de ±4 divisiones desde el centro de la pantalla
    • Pendiente: Subiendo, bajando, subiendo y bajando
    • Fuente: CH1/CH2
  • Entrada:
    • Acoplamiento: CC, CA o GND
    • Impedancia de entrada, DC acoplado : 25pF±3 pF, 1MΩ±2%
    • Atenuación de sonda: 1X, 10X
    • Factores de atenuación de sonda admitidos: 1X, 10X, 100X, 1000X Voltaje máximo de entrada: 150 V RMS
  • Medición:
    • Cursor:
      • Diferencia de voltaje entre cursores: △V
      • Diferencia horaria entre cursores: △T
    • Mediciones Automáticas: Frecuencia, Amplitud
• Modo generador de forma de onda arbitraria
• Banda ancha: 80 MHz:
  • Frecuencia de forma de onda
  • Sinusoidal:1Hz~25MHz
  • Cuadrado:1Hz~10MHz
  • Rampa:1Hz~1MHz
  • EXP:1Hz~5MHz
• Muestreo: 250MSa/s
• Amplitud: si2,5 Vpp (50 Ω)
• 5Vpp: (alta impedancia)
• Resolución de frecuencia: 0.001
• Canal: Salida de forma de onda de 1 canal
• Profundidad de forma de onda: 512sa
• Resolución vertical: 12 bits
• Estabilidad de frecuencia: <30 ppm
• Impedancia de salida: 50 Ω
• Modos de prueba DMM
• Resolución Máxima: 4000 recuentos
• Modos de prueba DMM: Voltaje, corriente, resistencia, capacitancia, diodo y encendido-apagado
• Voltaje máximo de entrada: CA: 600 V, CC: 800 V
• Corriente de entrada máxima: CA: 10A, CC: 10A
• Impedancia de entrada: 10MΩ
• Término de medición:
  • Voltaje CC (Rango/Resolución/Exactitud):
    • 400,00 mV / 100uV / ± (0,8% + 5)
    • 4.000V / 1mV / ± (0,8% + 5)
    • 40,00 V / 10mV / ± (0,8% + 5)
    • 400,0 V / 100mV / ± (0,8% + 5)
    • 600,0 V / 1V/± / (1% + 2)
    • Protección de sobrecarga: 400mV: 250V, otros: 600Vrms.
  • Voltaje de corriente alterna (Rango/Resolución/Exactitud):
    • 4.000V / 1mV / ± (1,2% + 5)
    • 40,00V / 10mV / ± (1,2% + 5)
    • 400,0V / 100mV / ± (1,2% + 5)
    • 600,0V / 1V / ±(1,5% + 5)
    • Frecuencia: 40Hz~400Hz;
    • Frecuencia de 400V y 600V: 40Hz~100Hz
  • Corriente continua (Rango/Resolución/Exactitud):
    • 40.00mA / 10uA / ± (1% + 2)
    • 200.0mA / 100uA / ± (1,5% + 2)
    • 4.000A / 1mA / ± (1,8% + 2)
    • 10.00A / 10mA / ± (3% + 2)
    • Protección de sobrecarga:
    • Fusible autorregenerable: 200mA/250V, rango 4A y 10A sin fusible.
  • corriente alterna (Rango/Resolución/Exactitud):
    • 40.00mA / 10uA / ± (1,3% + 2)
    • 400.0mA / 100uA / ± (1,8% + 2)
    • 4.000A / 1mA ± / (2% + 3)
    • 10.00A / 10mA / ± (3% + 5)
    • Frecuencia: 40Hz~400Hz;
    • Fusible autorregenerable: 200mA/250V, rango 4A y 10A sin fusible.
  • Resistencia(Rango/Resolución/Exactitud):
    • 400.0Ω / 0.1Ω / ±(1% + 3)
    • 4.000KΩ / 1Ω / ±(1,2% + 5)
    • 60.00KΩ / 10Ω / ±(1,2% + 5)
    • 400.0KΩ / 100Ω / ±(1,2% + 5)
    • 4.000MΩ / 1KΩ / ±(1,2% + 5)
    • 40.00MΩ / 10KΩ / ± (1,5%±3)
    • Protección de sobrecarga: 220Vrms
  • Capacidad(Rango/Resolución/Exactitud):
    • 40.00nF / 10pF / ±(3% + 5)
    • 400.0nF / 100pF / ±(3% + 5)
    • 4.000uF / 1nF / ±(3% + 5)
    • 40.00uF / 10nF / ±(3% + 5)
    • 100.0uF / 100nF / ±(3% + 5)
    • Protección de sobrecarga: 220Vrms
  • Diodo: 0V~2.0V
  • Encendido apagado: <50Ω
• Especificaciones generales:
• Pantalla:
  • Tipo de visualización: TFT de 2,8 pulgadas y 64 000 colores
  • Resolución de pantalla: 320 píxeles horizontales por 240 verticales
  • Contraste de pantalla: Ajustable
• Fuente de alimentación:

  • Voltaje de suministro: 100 V-240 V CA, 50 Hz-60 Hz; ENTRADA CC: 5 V CC, 2 A
  • El consumo de energía: <2.5W
  • Fusible: T, 3A
  • Batería: 2600mA*2
• Ambiental:
  • funcionamiento: 0~50 °C (32~122 °F)
  • Temperatura de almacenamiento: -40~+71 °C (-40~159,8 °F)
  • Humedad: ≤+104℉(≤+40°C): ≤90% de humedad relativa 106°F~122°F (+41°C ~50°C): ≤60% de humedad relativa
  • Método de enfriamiento: Convección

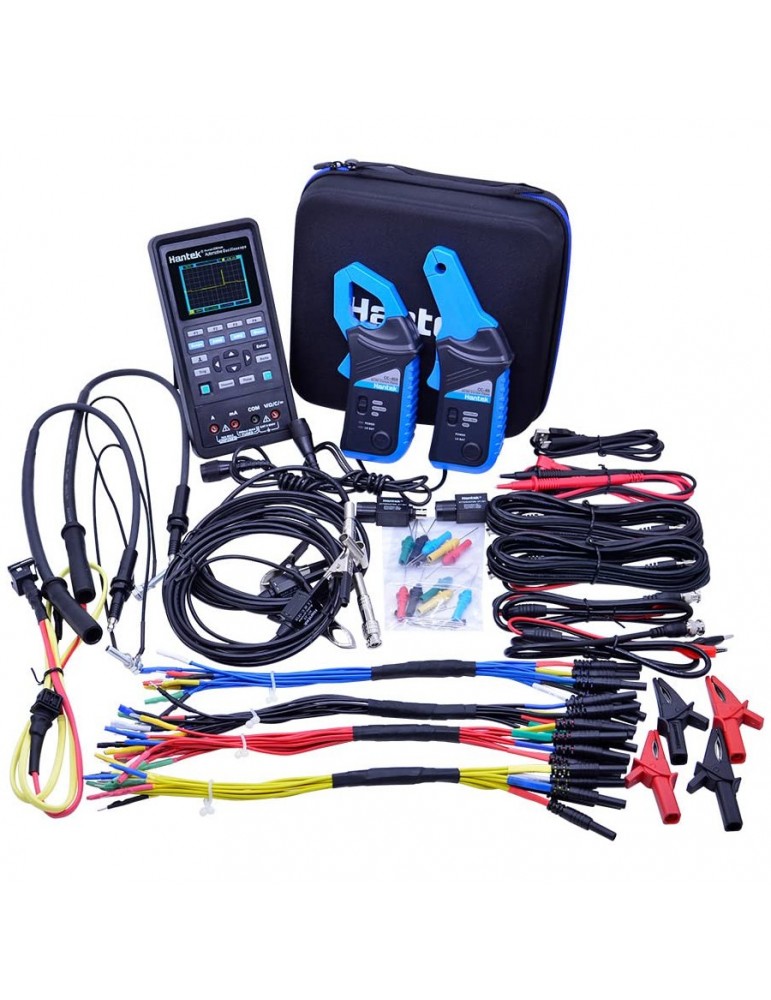

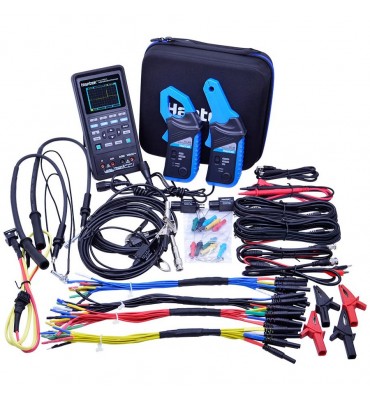

La compra incluye

• Hantek2D82AUTO
• 1 x Pinza amperimétrica CA/CC CC65

• 1 x Pinza amperimétrica CA/CC CC650
• 2 x Atenuador 20:1

• 2 x Sonda de encendido automático
• 2 x Pinzas de cocodrilo grandes
• 2 x Cables de prueba automáticos

• 1 x Cables de ruptura de 6 vías de 1 mm

• 1 x Cables de ruptura de 6 vías de 1,5 mm
• 1 x Cables de ruptura de 6 vías de 2,3 mm

• 1 x Cables de ruptura de 6 vías de 2,8 mm
• 2 x Set sonda de prueeba aguja

• 2 x Cable de extensión COP
• 1 x Sonda multímetro

• 2 x Cables de pinza de cocodrilo
• 1 x Cable de arranque
• 1 x cable USB C de carga y datos
• 2 x Maletines hantek

Se entrega en 2 cajas
