Este potente pero fácil de programar (solo 35 instrucciones de una sola palabra) El microcontrolador CMOS FLASH de 8 bits incluye la potente arquitectura PIC® de Microchip en un paquete de 40 o 44 pines. El PIC16F887 presenta 256 bytes de memoria de datos EEPROM programación, un ICD, 2 comparadores, 14 canales de convertidor analógico a digital (A / D) de 10 bits, 1 captura / comparación / PWM y 1 funciones mejoradas de captura / comparación / PWM, un puerto serie síncrono que se puede configurar ya sea como interfaz de periféricos en serie de 3 hilos (SPI ™) o el bus de circuito integrado de 2 hilos (I²C ™) y un transmisor receptor asíncrono universal mejorado (EUSART). Todas estas características lo hacen ideal para aplicaciones A / D de nivel más avanzado en aplicaciones automotrices, industriales, de electrodomésticos o de consumo.

Características especiales del microcontrolador:

• Oscilador interno de precisión:
  • Calibrado de fábrica a ± 1%%
  • Rango de frecuencia seleccionable por software de 8 MHz a 32 kHz
  • Software sintonizable
  • Modo de arranque de dos velocidades
  • Monitoreo de reloj a prueba de fallas para aplicaciones críticas
  • Cambio de modo de reloj durante la operación para operación de baja potencia
• Modo de suspensión de ahorro de energía
• Reinicio de encendido (POR)
• Voltaje de restablecimiento de caída de tensión seleccionable (BOR)
• Extended Watchdog Timer (WDT) con su propio oscilador RC en chip para un funcionamiento confiable
• Programación en serie en circuito ™ (ICSP ™) a través de dos pines
• Depuración en circuito (ICD) a través de dos pines
• Celda Flash / EEPROM de alta resistencia:
  • Memoria de programa Flash mejorada de 100.000 ciclos de borrado / escritura, típico
  • 1,000,000 borrar / escribir datos del ciclo de memoria EEPROM, típico
  • Retención de datos EEPROM> 40 años
• Auto reprogramable bajo control de software
• Código de protección programable
• Características periféricas:
  • Características del dispositivo:
    • 1 entrada solo pin
    • 36 E/S
    • Alta corriente de sumidero / fuente 25 mA
    • Opción de cambio de interrupción en el pin
• Temporizadores:
  • TMR0: temporizador / contador de 8 bits con preescalador de 8 bits
  • TMR1 mejorado: temporizador / contador de 16 bits con preescalador, modo de entrada de puerta externa y oscilador dedicado de baja potencia de 32 kHz
  • TMR2: temporizador / contador de 8 bits con registro de período de 8 bits, preescaler y post-escalador
• Módulo de captura / comparación / PWM (CCP)
• Módulo de captura / comparación / PWM mejorado (ECCP) con apagado automático y dirección PWM
• Modo SPI ™ del módulo maestro de puerto serie síncrono (MSSP), modo I2C ™ con capacidad de máscara de dirección
• Módulo transmisor receptor síncrono asíncrono universal mejorado (EUSART):
  • Admite compatibilidad RS-485, RS-232 y LIN
  • Detección automática de baudios
  • Activación automática en el bit de inicio
• Despertador de ultra baja potencia (ULPWU)

Características análogas:

• Convertidor analógico a digital de 10 bits y 14 canales (A/D)
• 2 módulos comparadores analógicos con:
  • Módulo de referencia de voltaje programable en chip (CVREF) (% de VDD)
  • Fijo 0.6 Vref
  • Comparador de entradas y salidas accesibles externamente
  • Modo SR Latch

La compra incluye:

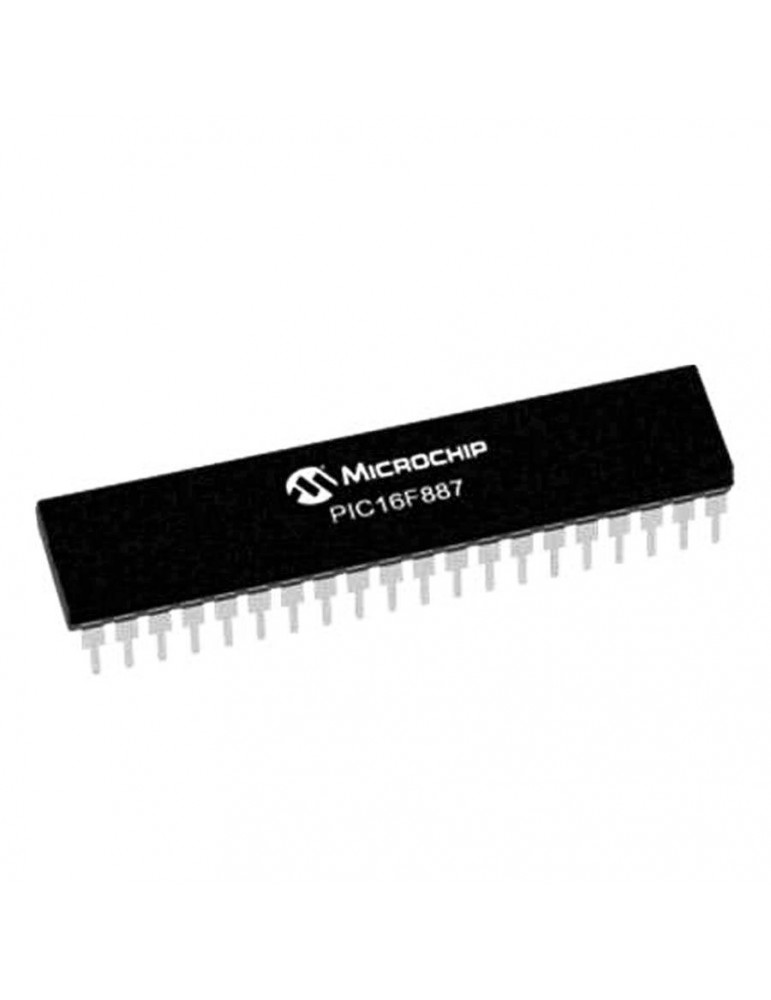

• 1 Microcontrolador microchip PIC16F887
